AC Servo Sürücü

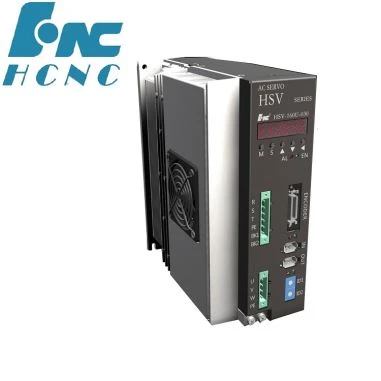

Wuhan Huazhong Numerical Control Co., Ltd. tarafından geliştirilen tamamen dijital yeni bir AC sunucu sürücü birimi olan HSV-180U Serisi, esas olarak hassasiyet/tepkiye duyarlı alana uygulanır.

Soruşturma göndermek

Şimdi konuş

Açıklama

Teknik parametreler

Giriş

Kendine ait fikri mülkiyetin NCUC veri yolu protokolü ile HSV-180U, yüksek hızlı endüstriyel ethercat veri yolu arabirimi aracılığıyla NC cihazlarıyla veri alışverişi yapar. Yüksek çözünürlüklü mutlak kodlayıcı arayüzü, 23 bit'e kadar konum geri besleme çözünürlüğü ile bileşik artımlı kodlayıcı, sinüs kosinüs kodlayıcı ve tüm dijital mutlak kodlayıcı gibi çeşitli kodlayıcılara bağlanabilir. Tüm tam kapalı döngü kontrolünün uygulanabileceği çift kodlayıcı arayüzünü destekler.

75KW'a ulaşan güç devresinin maksimum güç çıkışı ile HSV-180U serisi için sekiz tip vardır.

Adlandırma kuralı

HSV-180U serisi AC servo sürücü ünitesinin çalışma akımı

Tahrik ünitesi tipi	Sürekli akım* (geçerli değer A)	Sürekli akım** (geçerli değer A)	Maks. kısa süreli akım (geçerli değer A)
HSV-180U-035	12.5	16.8	22
HSV-180U-050	16.0	21.9	28
HSV-180U-075	23.5	31.4	42
HSV-180U-100	32.0	43.8	56
HSV-180U-150	47.0	62.8	84
HSV-180U-200	64.3	85.7	110
HSV-180U-300	94.0	125.0	168
HSV-180U-400	128.0	170.0	224

Not: *: servo besleme tahrik ünitesi

**: servo iş mili tahrik ünitesi

Teknik özellikler

Giriş güç kaynağı	HSV-180U-150 ve altı: üç fazlı AC380V, -15% +10%'e kadar, 50/60Hz HSV-180U-200 ve üzeri: 1. iki fazlı AC220V kontrol güç kaynağı, -15% +10%'e kadar, 50/60Hz 2. üç fazlı AC380V, -15% +10%'e kadar, 50/60Hz
Çevresel durum	Sıcaklık	Çalışırken: 0 ila 55 derece (yoğuşmasız) Depolama: -20 ila 65 derece
	Nem	%90 bağıl nemin altında, yoğuşmasız
	Rakım	1000m rakımın altında
	Titreşim	5,88 m/S²'den az, 10 ila 60 Hz (rezonans frekansında sürekli kullanım yok)
Kontrol modu	IGBT PWM modu, sinüs dalgası sürücüsü
Motor kodlayıcı	Seri port	17Bit alt bölümü ile sinüs kosinüs mutlak kodlayıcı
	Seri port	Tüm dijital seri mutlak kodlayıcı EnDat2.1/2.2 protokolü, HiperFACE protokolü, TAMAGAWA protokolü
	A/B aşaması	Genel kompozit artımlı enkoder, A/ B/ Z sinyalinin ve U/ V/ W sinyalinin diferansiyel girişi (RS422 seviyesi)
Harici kodlayıcı	Seri port	Mutlak değer geri bildirimi, EnDat 2.1/2.2 protokolü
Harici kodlayıcı	A/B aşaması	A/B/Z (RS422 seviyesi) diferansiyel girişi, 1Vpp sinüs kosinüs sinyali
