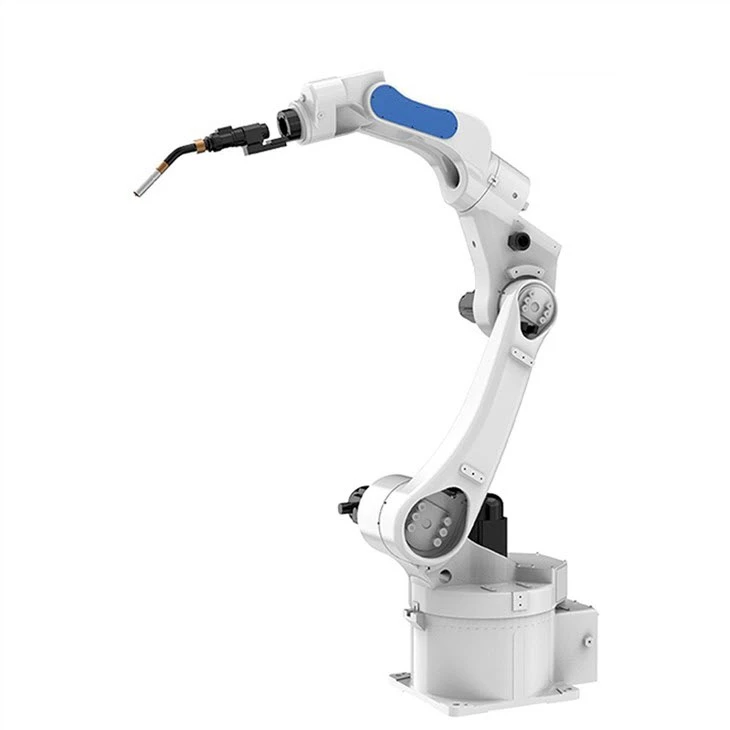

RJH615E Robotik Kaynak Makinesi
- 15kg taşıma kapasiteli kaynak robotu, 2000mm çalışma yarıçapı
- İçi boş yapı, robotik kolun içindeki tüm kabloları entegre eder
- Sabit kaynak program paketi ile kolay kullanım
- Yüksek doğruluğu sağlamak için kaynak izleme teknolojisi
Açıklama
Teknik parametreler
Endüstriyel Robotik Kaynak Makinesi Ürün Özellikleri
1. İçi boş yapı: Tüm kablolar, kablo girişimini önlemek için optimum kablolamayla robotik kolun içine entegre edilmiştir.
2. Kolay kullanım: Çalışma ekranı simgelerle tasarlanmıştır ve programlama bilgisi olmayan çalışanlar da bunu yapabilir.
3. Başlangıç noktası belirleme teknolojisi: Model ve yerinde üretim hatalarını telafi etmek için kullanılır.
4. Kaynak izleme teknolojisi: Kaynak deformasyonundan kaynaklanan proses problemlerini önleyin.
5. Entegre kontrol teknolojisi: beş eksenli bağlantı, basit kullanım ve geniş uygulama aralığı.
6. Çevrimdışı programlama teknolojisi: iyi uyumluluk, karmaşık geometrili iş parçalarının kaynaklanması için uygundur.
7. Kaynak robotlarını müşteri ihtiyaçlarına göre özelleştirebiliriz.
Robotik Kaynak Makinesi Kolunun Teknik Parametreleri
| Modeli | RJH615 Serisi | |
| Serbestlik derecesi | 6 | |
| Maksimum/Nominal Yük | 15kg | |
| Maksimum çalışma yarıçapı | 2000mm | |
| Tekrarlanan konumlandırma doğruluğu | ±0} 0.05mm | |
| Hareket aralığı | J1 | ±165 derece |
| J2 | -175 derece /+75 derece | |
| J3 | -15derece /+260 derece | |
| J4 | ±170 derece | |
| J5 | ±180 derece | |
| J6 | ±400 derece | |
| Maksimum hız | J1 | 220 derece/sn,3.84rad/sn |
| J2 | 200 derece/s,3.49rad/s | |
| J3 | 220 derece/sn,3.84rad/sn | |
| J4 | 330 derece/sn,5.75rad/sn | |
| J5 | 420 derece/sn,7.33rad/sn | |
| J6 | 600 derece/sn,10.47rad/sn | |
| İzin verilen atalet momenti | J6 | 1kg |
| J5 | 2,2 kg㎡ | |
| J4 | 2,8 kg㎡ | |
| İzin verilen tork | J6 | 32 deniz mili |
| J5 | 52 deniz mili | |
| J4 | 60 deniz mili | |
| Uygulama ortamı | Sıcaklık | 0 derece -45 derece |
| Hümedad | 20%-80% | |
| Diğerleri | Yanıcı veya aşındırıcı gaz ve sıvılarla temastan kaçının, Elektronik gürültüden (plazma) uzak durun. | |
| Teach kolyesinin kablo uzunluğu | 8m | |
| Gövde-dolap bağlantı hattı uzunluğu | 6m | |
| G/Ç parametresi | Pimler: 31Pin girişi (NPN),30Pin çıkışı (NPN); | |
| Sinyal hattı rezerve edildi | / | |
| Pnömatik tüp | / | |
| Pil kapasitesi | 6.9KVA | |
| Nominal güç | 5KW | |
| Nominal Gerilim | 3 Faz AC 380V | |
| Nominal akım | 9.3A | |
| Robot kolunun koruma seviyesi | IP67 koruma sınıfı | |
| Elektrik kabini koruma seviyesi | IP53 koruma sınıfı | |
| Kurulum yöntemi | Zemin, Baş aşağı, Yan montaj | |
| Makine/güç kutusu ağırlığı | 295kg/90kg | |

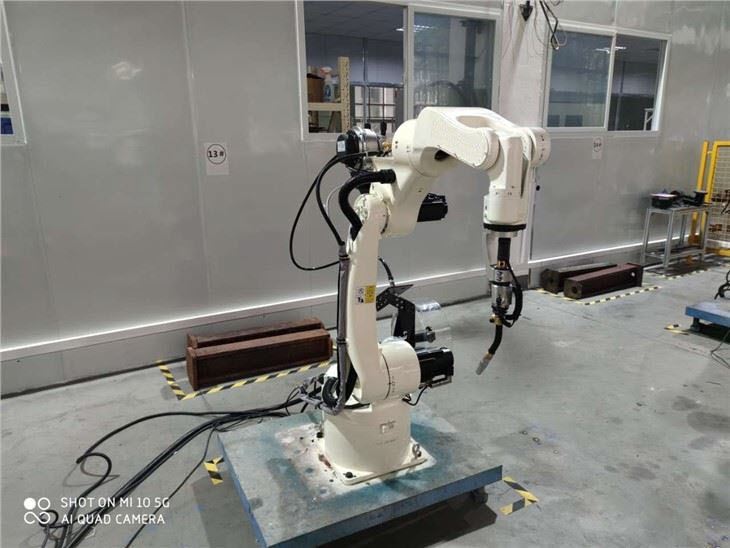

Robotik Kaynak Makinesinin Bazı Kaynak Resimleri
İki konumlayıcılı H tipi tek robot Kaynak robotu fikstürü form 1 Kaynak robotu fikstürü form 2
RJH615E Robotik Kaynak Makinesinin Uygulama Durumları
Durum 1: Otomotiv kapısı/gövde kaynağı:
28 kaynak noktası için çalışma döngüsü süresi 50 saniyedir, bu da işçilikten tasarruf sağlar ve üretim verimliliğini artırır
Durum 2: Otomotiv kapı/gövde kaynağı: otomotiv parçaları için robotik kaynak
· Proje süresi: Kablolama, PLC genel kontrol hata ayıklama ve kaynak işlemi paketi kurulumu süreçlerinden projenin tamamlanması sürdüyarım aydan az.
· Şu anda beş kaynak istasyonu, yalnızca bir kaynakçının çalışmasıyla beş ürün üretebilmektedir.
· Ortalama400 adet/koltukToplam kaynak hacmi ile günde kaynak yapılabilir2000 adetgün boyunca.
Çin Robotik Kaynak Makinası uygulama videosu
Robotik Kaynak Makinesi Üreticisinin Tanıtımı
HCNC Robot, HCNC Grubunun bir markasıdır. Endüstriyel robot ürünlerinin araştırma ve geliştirmesine, üretimine, uygulamasına ve servisine odaklanır. Robot otomasyon çözümleri için en iyi mühendislik yüklenicisi ve akıllı fabrikalar için akıllı üretim ve genel çözümlerin en iyi sağlayıcısıdır. Var9 bağlı ortaklıkFoshan, Chongqing, Shenzhen, Dongguan, Ningbo, Suzhou, Quanzhou, Jiangyin, Nanning ve4 araştırma enstitüsüFoshan, Chongqing, Quanzhou ve Changzhou'da, Çin'in dört bir yanındaki önemli bölgeleri kapsıyor. Yıllık üretim kapasitesi10,000 setendüstriyel robotlardan.
HCNC Robot, "PCLC" geliştirme stratejisini tam olarak uygulamaktadır. Şu anda endüstriyel robotların 4 temel temel bileşenine hakim olduk ve 40'tan fazla robottan oluşan 6 serimiz var. Ev aletleri, elektronik, donanım, otomobil ve motosiklet, mutfak ve banyo, ayakkabı yapımı, lityum piller, güneş enerjisi ve FMGG lojistiği alanlarında sürekli atılımlar gerçekleştirdiler. Pazar etkimiz hızla genişledi ve halihazırda ünlü uluslararası robot markalarıyla rekabet edebilecek yeteneğe sahipler.
